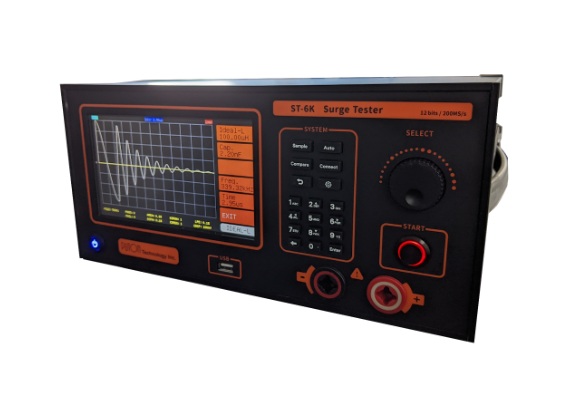

서지시험기(임펄스권선시험기) ST6K 모델은 권선(코일류)제품의 절연성능을 테스트하기 위해 설계된 시험기입니다. 변압기, 모터, 발전기, 인덕터 등 모든 내장 코일이 포함된 제품을 테스트할 수 있습니다. 권선 층간의 단락을 감지하여 권선(코일) 제조 공정 중에 다양한 요인으로 인한 자체 절연 성능 저하를 식별할 수 있습니다.
권선에서 단락이 발생하면 저항과 인덕턴스에 변화가 생깁니다. 이러한 변화는 기존의 저전압 기기로는 감지할 수 없습니다. 서지시험기는 순간 펄스와 고전압을 인가하여 단락을 트리거하여 문제가 되는 부분을 정확히 파악합니다. 서지시험기는 절연저항계와 달리 순간적인 펄스를 사용하기 때문에 에너지 방출이 적은 상태로 작동하는 비파괴 방식의 시험 방법입니다. 시험기는 저장된 양품파형의 데이터와 테스트하는 코일의 파형을 비교 측정하여 자동으로 절연성능의 적합/부적합 판정을 합니다. 또한, 3상 모터 유저들을 위해 독점적인 3상 모터 전용의 시험 모드를 갖추고 있어 3상 파형을 동시에 표시할 수 있습니다. 이 테스트 모드에서는 양품파형 데이터가 필요하지 않으며, 3상 권선을 자체 비교하여 파형이 일관성을 유지하고 있는지 검사하는 시험모드입니다.
매트릭스컨트롤러 HMC330은 시험기의 3상 모터 시험모드와 함께 사용하도록 설계되어 3상 모터의 종합적인 테스트 및 평가가 가능합니다. 단 한 번의 조작으로 3상 모터의 광범위한 비교 테스트를 완료할 수 있으므로 시간과 노력을 절약할 수 있습니다. 유연한 제어기능, 효율적인 유저인터페이스, 편리한 기능을 제공하여 3상 모터시험을 위한 신뢰할 수 있는 솔류션을 제공합니다.
